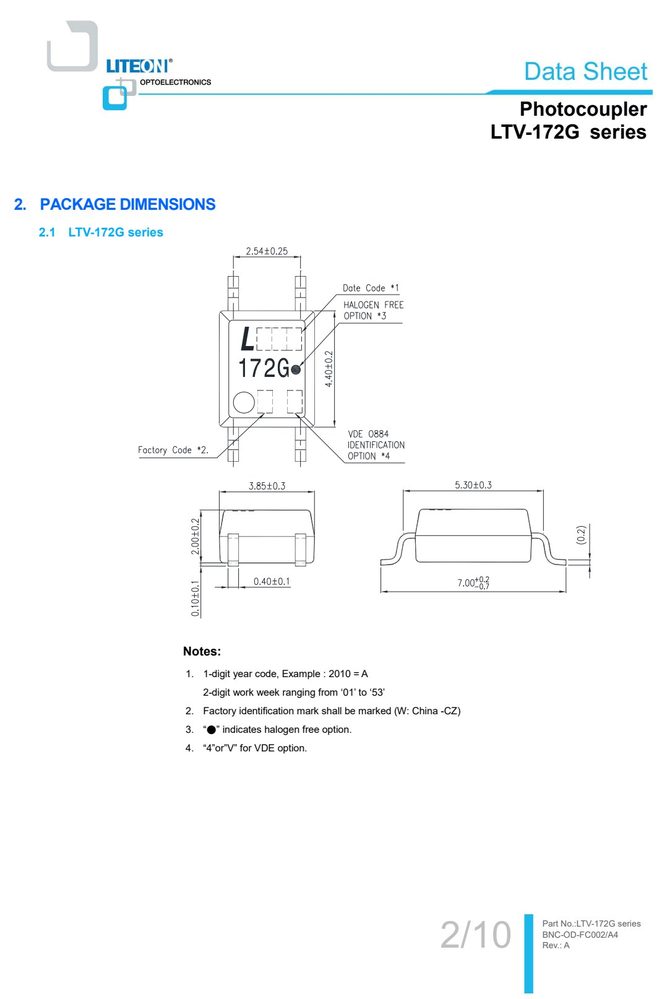

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电流 IF
- 50
产品特点 Features
- Ω Normally open (1-form-A)
- Ω Operating temperature range: 110oC(max)
- Ω Trigger LED current: 3 mA (max)
- Photocoupler
- LTV-172G series
- 3. TAPING DIMENSIONS
- 3.1 LTV-172G-TP 3.2 LTV-172G
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| Forward Current | I | 50 | mA |
| Forward Currtent Derating (T ≧25 | oC) ΔI /oC | -0.5 | mA/oC |
| Peak Forward Current ( 100m s pulse, | 100pps ) I | 1 | A |
| Input Power Dissipation | P | 70 | mW |
| Junction Temperature | T | 125 | oC |
| OFF-State Output Terminal Voltage | V | 350 | V |
| ON-State Current | I | 110 | mA |
| ON-State Current Derating (T ≧25 | oC) ΔI /oC | -1.1 | mA/oC |
| I | 0.33 | A | |
| ( t=100ms, Duty=1/10 ) | |||
| Output Power dissipation | P | 300 | mW |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 4. | 额定值 | AND | 特性 |
|---|---|---|---|
| LTV-172G series | |||
| Operating Temperature | T -40 ~ +110 oC | ||
| Storage Temperature | T -55 ~ +125 oC | ||
| Soldering Temperature | T 260 (For 10 seconds) oC |
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| 4/10 Pa rt No | .:LTV -172 G se ries | ||
| BNC-OD-FC002/A4 |

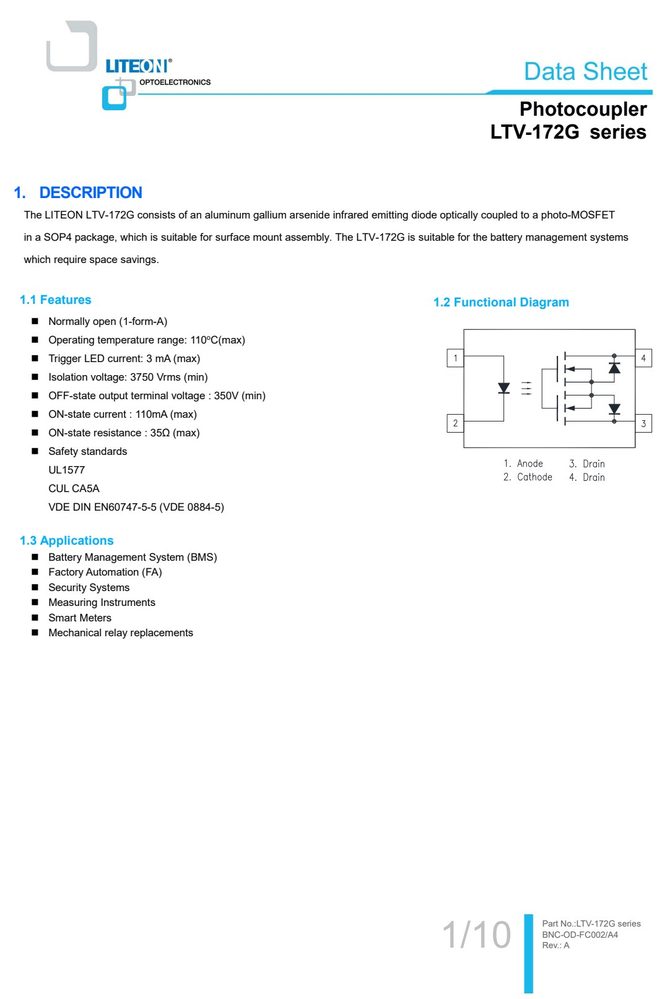

应用领域 Applications
