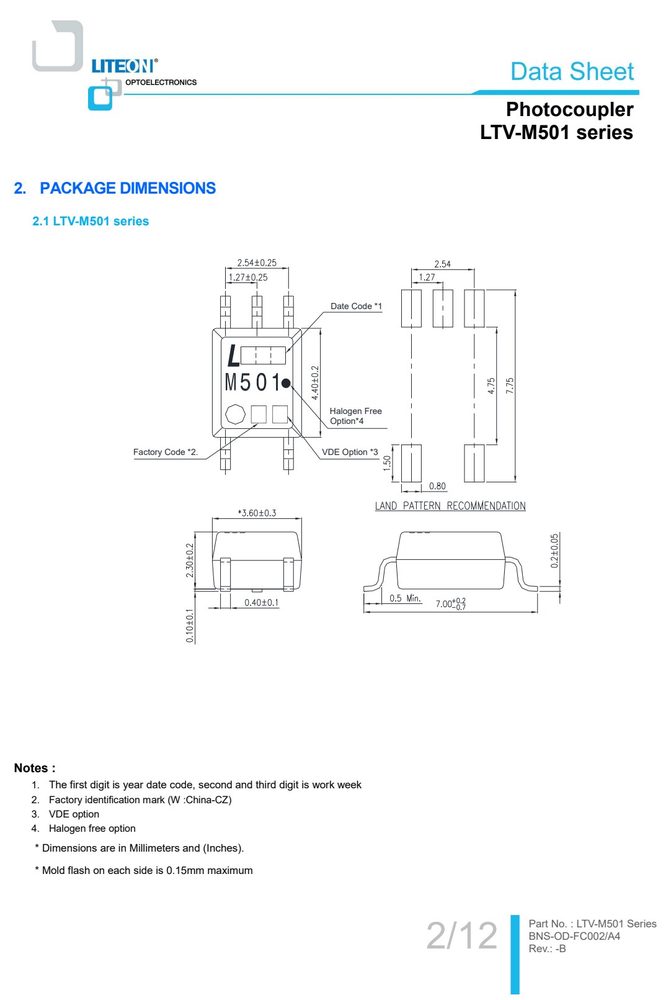

产品应用与封装尺寸
图纸取自原厂规格书，点击可放大查看原始尺寸标注。
关键参数速览
- 正向电压 VF
- 2
- 工作温度 TA
- 100

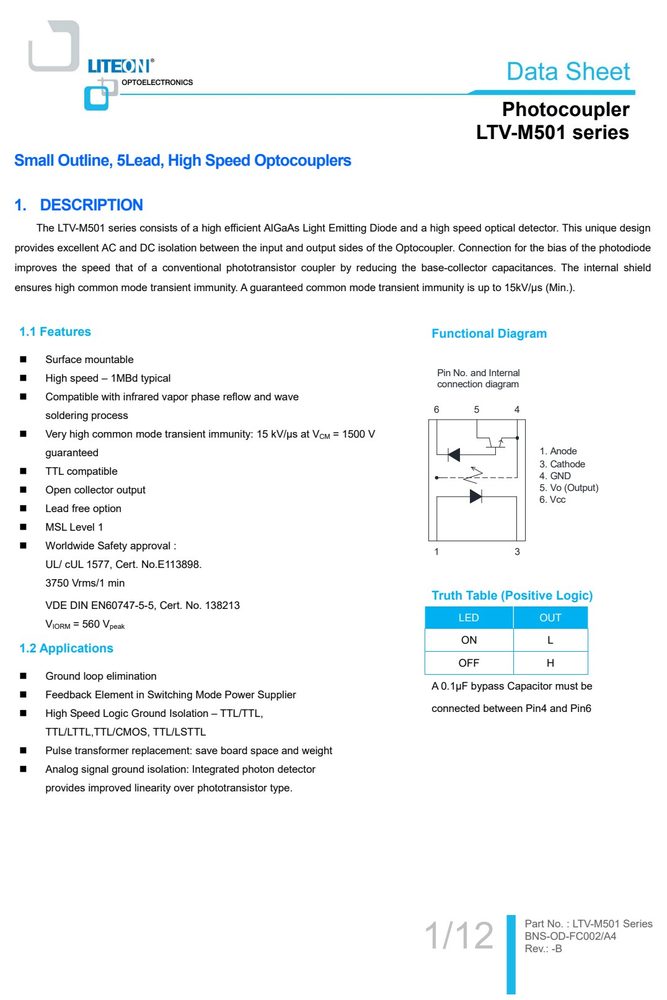

产品特点 Features
- Ω Surface mountable
- Ω High speed – 1MBd typical Pin No. and Internal connection diagram
- Ω Compatible with infrared vapor phase reflow and wave
- 6 5 4 soldering process
- Ω Very high common mode transient immunity: 15 kV/μs at V = 1500 V guaranteed 1. Anode
- 3. Cathode
- Ω TTL compatible
- 4. GND
- Ω Open collector output 5. Vo (Output)
- 6. Vcc
- Ω Lead free option
- Ω MSL Level 1
- Photocoupler
- LTV-M501 series
- 3. TAPING DIMENSIONS
- 3.1 LTV-M501
绝对最大额定值 Absolute Maximum Ratings（TA = 25°C）
超过下表数值可能造成器件永久损坏，设计时请留余量。
| 参数 | 符号 | 最小 | 最大 | 单位 | 备注 |
|---|---|---|---|---|---|
| Storage Temperature | T | -55 | 125 | °C | |
| Operating Temperature | T | -55 | 100 | °C |
数据来源：原厂规格书
安全与绝缘额定值（DIN EN/IEC 60747−5−5）
| 参数 | 符号 | 最小 | 最大 | 单位 | 备注 |
|---|---|---|---|---|---|
| Supply Voltage | V | -0.5 | 30 | V | |
| Lead Solder Temperature ** | 260 | C | |||
| Average Forward Input Current | I | 25 | mA | ||
| I | 50 | mA | |||
| I | 1.0 | A | |||
| Input Power Dissipation | P | 45 | mW | ||
| Output Collector Current | I | 8 | mA | ||
| Peak Output Current | I | 16 | mA | ||
| Output Collector Voltage | V | -0.5 | 20 | V | |
| Output Collector Power Dissipation | P | 100 | mW |
电气特性 Electrical Characteristics（TA = 25°C）
| 参数 | 测试条件 | 符号 | 最小 | 典型 | 最大 | 单位 | 图号 | 备注 |
|---|---|---|---|---|---|---|---|---|
| Input Forward Voltage | I =16mA, T =25 °C | V | 1.2 | 1.4 | 1.8 | V | 2 | |
| 20 | 36 | 50 | ||||||
| LTV-M501 | series | |||||||
| T = 25°C | 190 | 800 | ||||||
| 0 ~ 100°C R =1.9KΩ | t | 800 | ns | 3.6,9 | 3, 4 | |||
| T = 25°C | 150 | 800 | ||||||
| 0 ~ 100°C | t | 800 | 3.6,9 | 3, 4 | ||||
| C = 15 pF; T =25 °C, | |CM | | 15 | kV/μs | 10 | 3, 4 | |||
| C = 15 pF; T = 25 °C, | |CM | | 15 | kV/μs | 10 | 3, 4 | |||
| 6/12 | P art | N o. : LTV | -M 501 Ser ies | |||||
| BNS-OD-FC002/A4 |

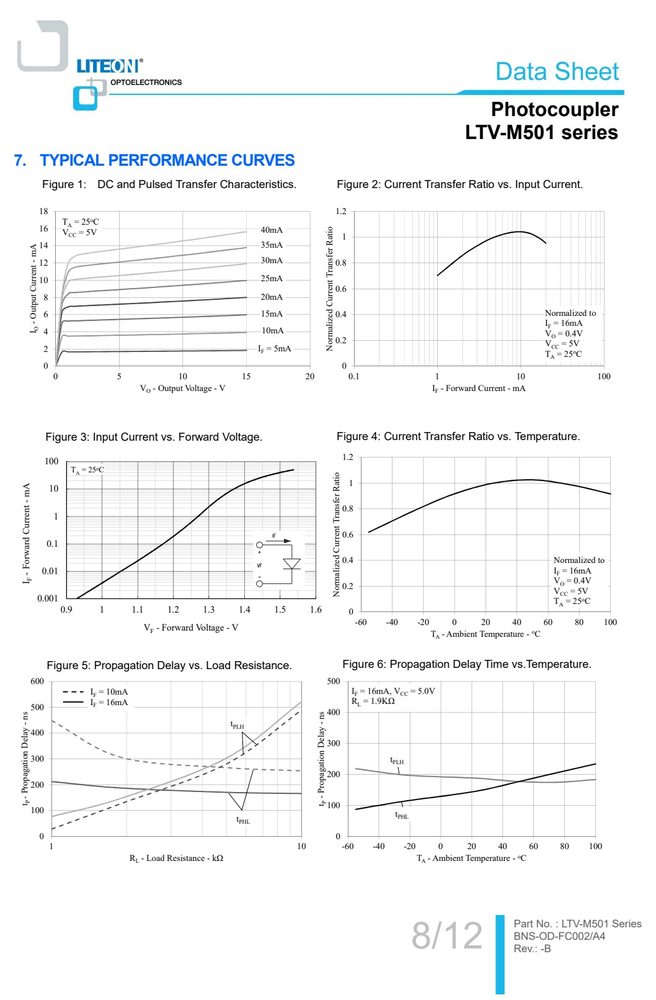

特性曲线（Typical Performance Curves）
应用领域 Applications
